介紹:
產品說明:

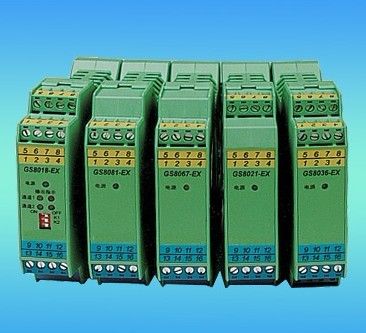

SWP20電壓/電流轉換模塊是一種小型化插裝式結構的轉換模塊。它將電壓(V或mV)、電流(mA)信號轉換成為與之成比例的隔離的1~5V DC或4~20mA DC輸出信號。
一、儀表特點
1、內部采用微處理進行數學運算,可對各種非線性輸入信號進行精度J高的線性矯正。配用SWP20SH顯示模塊,可將輸入信號所對應的測量值以數字方式方便直觀的顯示出來。
2、可選交直流兩種電源,變送輸出與主機隔離,具有1~5V DC或4~20mA DC輸出信號的選擇功能和斷線保護功能。
二、儀表參數及接線圖
型號SWP-201 202電壓/電流系列輸入信號模 擬 量 mV輸入: 3~100mV V輸入: 0~100V DC(J對值小于100V) mA輸入: 0~20mA DC特性參數設定由SWP20PCA編程器進行設定響應時間mV輸入:約500ms(時間常數)V、mA輸入:約100ms(時間常數)斷線保護斷線保護僅在mV輸入下提供共模抑制比50Hz時,大于120dB接線圖A:單路輸入型B:雙路輸入型 |
三、電壓/電流轉換模塊型譜表 |
型 號代 碼說 明SWP-20□- □□- □ - □- □- □電壓/電流轉換模塊輸入通道數12 單路雙路模塊功能IC 電壓/電流轉換輸入信號□ 參見"輸入信號"D一路輸出方式12 1~5V4~20mAD二路輸出方式0123456 無D二路輸出(可省略)D二路輸出為1~5V輸出D二路輸出為4~20mAD二路輸出為報警觸點控制D二路輸出RS-232通訊接口D二路輸出RS-485通訊接口D二路輸出為特殊規格供電方式NWTAC220V (可省略)DC24V供電AC90~260V供電(開關電源) |
★ 輸入信號刻度表 |
代碼輸入信號測 量 范 圍說 明輸入信號NmV輸入( )內記入0 ~ 100mV DC量程的輸入范圍0 ~ 100mV DC本表所列為大量程,用戶可在量程范圍內通過修改變送器內部參數確定量程范圍VV輸入 ( )內記入0 ~ 100V DC量程的輸入范圍0 ~ 100V DCImV輸入( )內記入0 ~ 20mA 量程的輸入范圍0 ~ 20mA DC |
